Купить ворота для гаража в Уфе. Фото. Продаем ворота для гаражей в Уфе от производителя Дорхан с доставкой и монтажом. Фото - Дорхан Уфа - Купить ворота для гаража. Гаражные секционные ворота rsd01lux в Уфе.

Используют для перекрытия въездных проемов на объектах гаражного, технического, коммерческого и другого назначения. Они имеют минимальные монтажные размеры, отличаются прочностью, удобством и безопасностью эксплуатации.

Цена от: 68 837 ₽

Таблица размеров

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Высота проема, мм

от 2 000 до 2 750

Ширина проема, мм

от 2 000 до 3 000

Притолока, мм

от 110

Пристенки, мм

от 100

Базовая

Дополнительная

Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

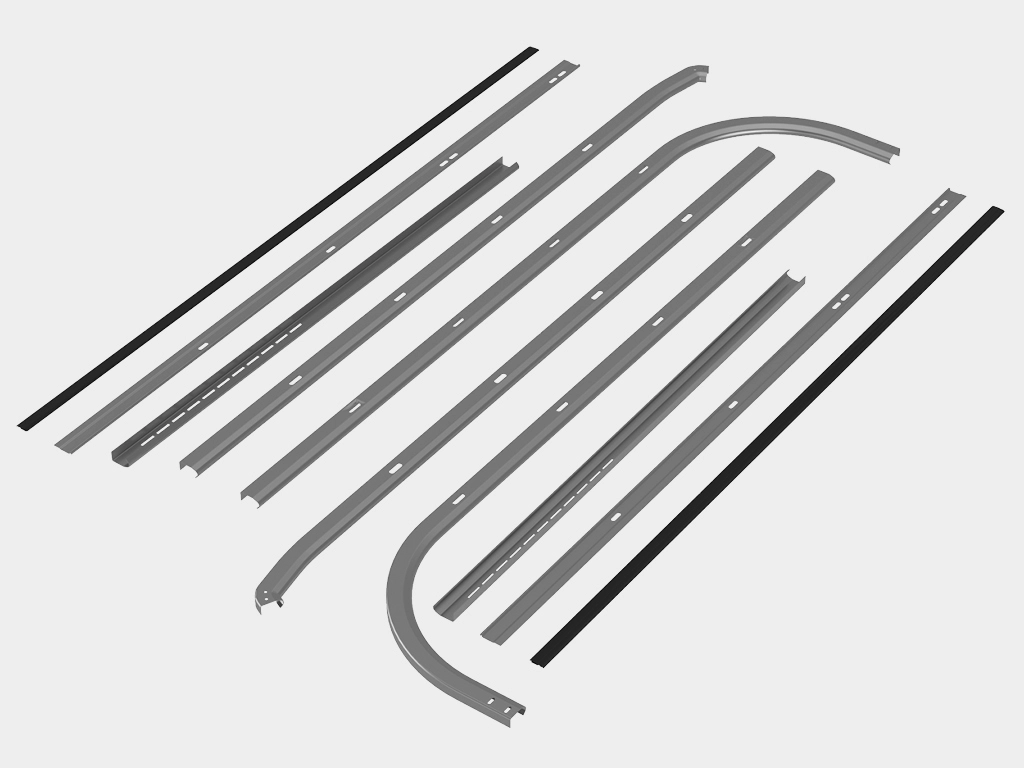

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

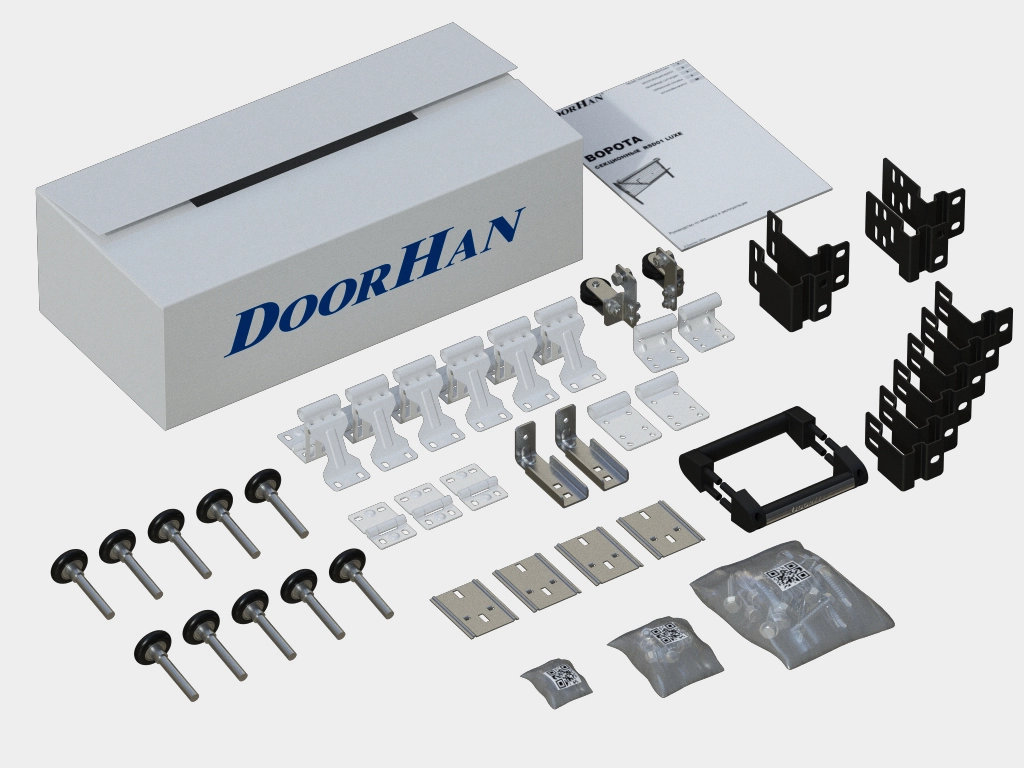

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

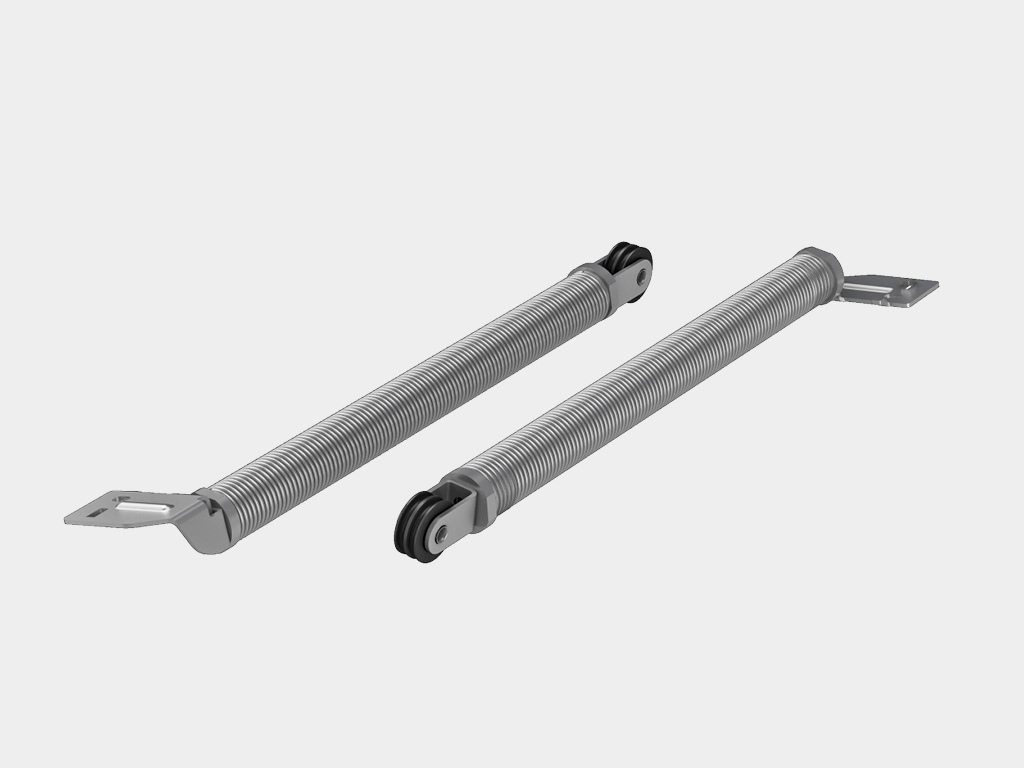

Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.

Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.

Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.

Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.

Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

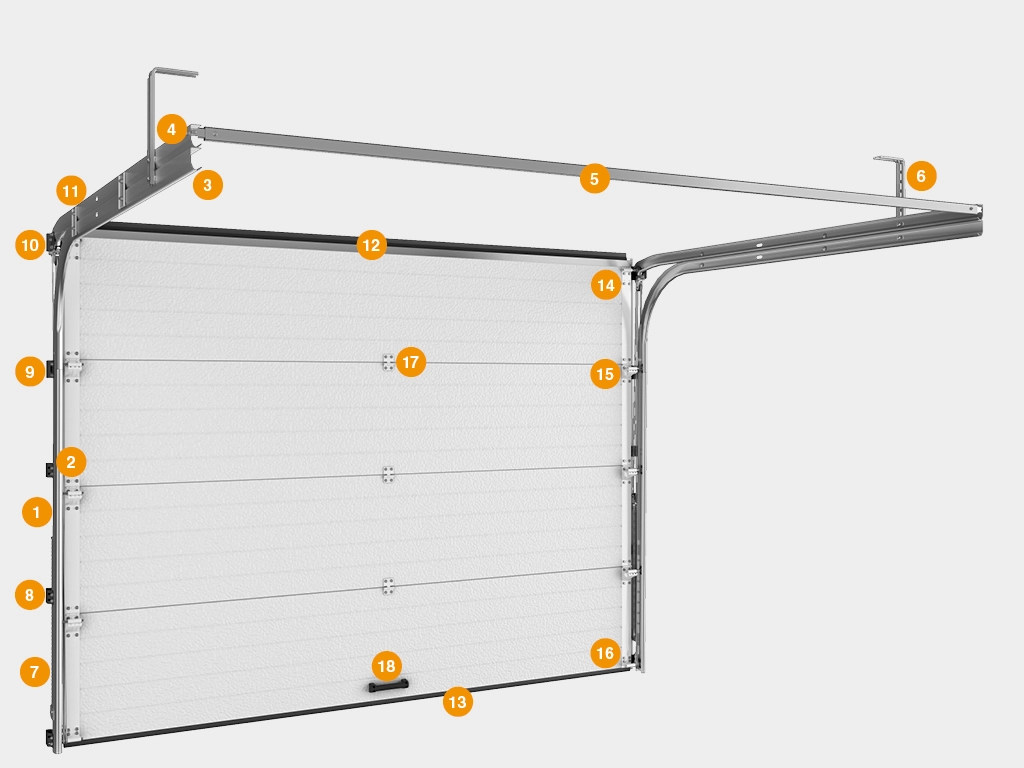

Ригель вертикальный
Вертикальная направляющая
Нижний изгиб горизонтальной направляющей
Верхний изгиб горизонтальной направляющей
С-профиль
Кронштейн крепления к потолку
Система уравновешивания полотна — пружины растяжения
Кронштейн крепления направляющей
Кронштейн крепления нижнего изгиба
Кронштейн крепления верхнего изгиба
Пластина крепления горизонтальных направляющих
Верхний профиль с уплотнителем
Нижний профиль с уплотнителем
Верхний опорный кронштейн
Опора с роликодержателем и роликом
Нижний угловой кронштейн
Петля
Ручка

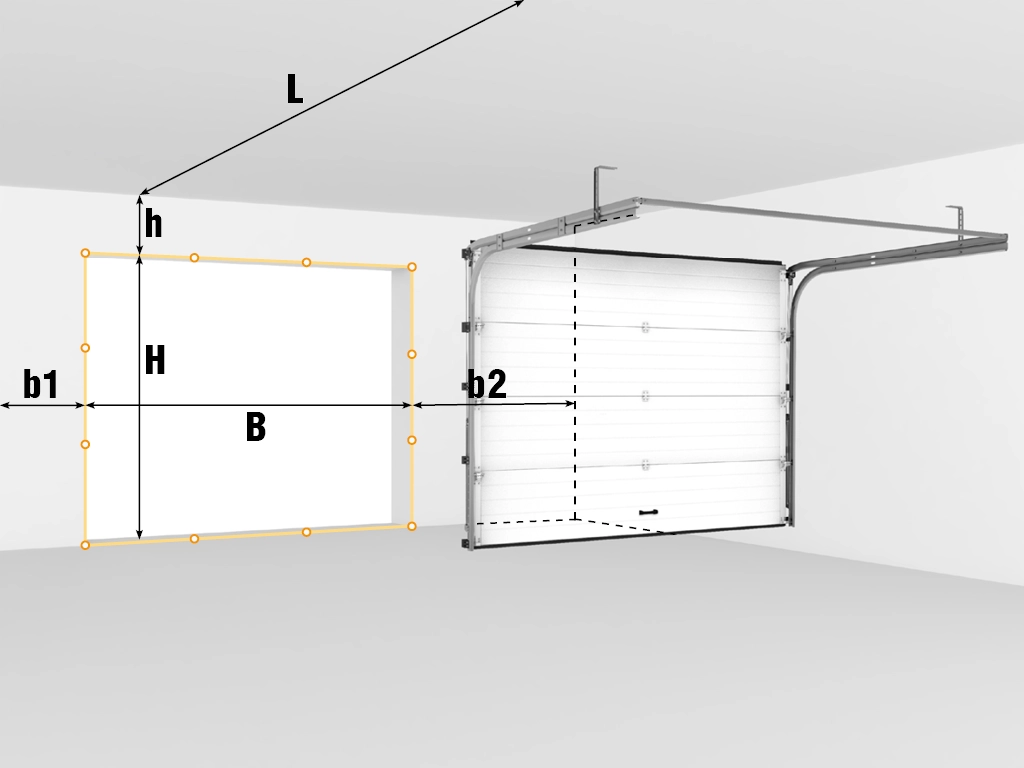

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 110 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

PDF

Инструкция по монтажу Гаражные секционные ворота rsd01lux

Таблица размеров

Наименование

Значение

Высота проема, мм

от 2 000 до 2 750

Ширина проема, мм

от 2 000 до 3 000

Притолока, мм

от 110

Пристенки, мм

от 100

Комплектация

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.

Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.

Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

Конструкция

Ригель вертикальный
Вертикальная направляющая
Нижний изгиб горизонтальной направляющей
Верхний изгиб горизонтальной направляющей
С-профиль
Кронштейн крепления к потолку
Система уравновешивания полотна — пружины растяжения
Кронштейн крепления направляющей
Кронштейн крепления нижнего изгиба
Кронштейн крепления верхнего изгиба
Пластина крепления горизонтальных направляющих
Верхний профиль с уплотнителем
Нижний профиль с уплотнителем
Верхний опорный кронштейн
Опора с роликодержателем и роликом
Нижний угловой кронштейн
Петля
Ручка

Подготовка объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 110 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Монтаж

PDF

Инструкция по монтажу Гаражные секционные ворота rsd01lux
