Технические характеристики

Наименование	Значение
Ширина проема, мм	2000 - 5000
Высота проема, мм	1000 - 3000
Просвет, мм	100

Заказать

Цвета Дизайн Комплектация Технические характеристики Конструкция Подготовка объекта Монтаж

RAL 1014 бежевый

RAL 3000 красный

RAL 3005 бордовый

RAL 5005 синий

RAL 6005 зеленый

RAL 7004 серый

RAL 7016 антрацит

RAL 8014 коричниевый

RAL 8017 красно-коричниевый

RAL 9003 белый

RAL 9006 серебристый

Венге

Золотой дуб

Типы поверхности

Под дерево (внешняя сторона)

Стукко (внутренняя сторона)

Базовая комплектация

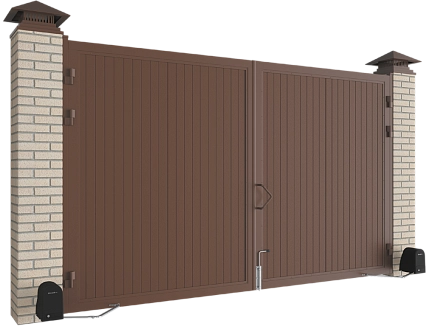

Щит ворот (2 створки) из сэндвич панелей толщиной 40мм наполненных пенополиуретаном, окантованный алюминиевым профилем

Ручка алюминиевая, соответствующая цвету окантовки.

Задвижка в землю.

Коробка с комплектацией для монтажа распашных ворот.

Комплект алюминиевых столбов для крепления к проему.

Дополнительная комплектация

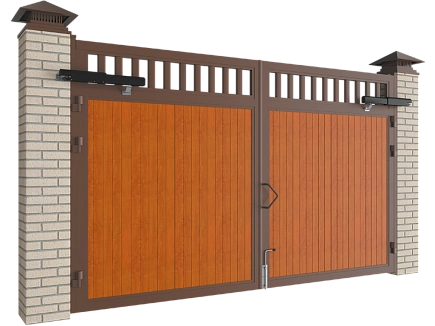

Окна (декоративные вставки в виде креста или ромба)

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)

Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот)

Дистанционное управление (пульты небольшого размера выполнены в современном дизайне)

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма)

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

Столб бетонируемый 100х100х4

Наименование	Значение	Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н	не менее 2500
Прочность крепления ручек к полотну, H	не менее 1000
Сопротивление ветровой нагрузке, Па	свыше 700
Изоляция воздушного шума, дБ	35
Усилие ручного открывания и закрывания, Н, не более	150
Безотказность, количество циклов открывания-закрывания, не менее	20000

Конструкция

Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
С внутренней стороны распашных ворот устанавливается задвижка.
Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
Регулируемые петли с износостойкими подшипниками.
Автономный антивандальный водонепроницаемый контроллер KEYCOD предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.
Светодиодная сигнальная лампа Lamp-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.
Электромеханические приводы серии Swing — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.

Замер каждого параметра производится минимум в трех точках. За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.

Инструкция по монтажу Распашные уличные ворота

Как сэкономить

Самостоятельно подготовить проем

Самостоятельно произвести замеры проема

Самостоятельно заказать

Самостоятельно произвести монтаж

Как замерить проем

1. Замерьте ширину проема в трех разных точках
2. Замерьте высоту проема в двух разных точках
3. Укажите желаемый размер просвета и запишите его значение

Скачать инструкцию

Распашные ворота SWG-A (3000х5000)

Распашные ворота SWS (2200х4660)

Распашные ворота SWG-A (1000х2000)

Распашные ворота SWG-A (1000х3000)

Распашные ворота SWG-A (2000х2000)

Распашные ворота SWG-A (1000х4000)

Промышленные распашные ворота – автоматические ограждающие конструкции, используемые для обустройства проемов любых размеров. Их монтаж осуществляется на объектах промышленного, коммерческого, торгового, частного и иного назначения, в гаражах, депо, мастерских и т. д. Конструкции имеют классический способ открывания, что позволяет производить их монтаж и в тех местах, где по техническим причинам невозможно установить ограждения других видов.

Промышленные распашные ворота изготавливают на заказ из панелей «сэндвич», толщина которых 80 мм. Усовершенствованная рамочная конструкция воротных систем, выполненная из стальных профилей, исключает использование сварки при сборке створок, за счет этого достигается устойчивость к коррозии. Модернизированная геометрия профилей из стали гарантирует хорошее прилегание к раме воротного полотна и повышает герметичность изделий.

Промышленные распашные ограждения комплектуются створками разной или одной ширины, которые распахиваются при открытии в любую из сторон – внутрь или наружу строения.

Чтобы сделать заказ воротных систем рассматриваемого вида у нас, вам необходимо связаться с нами по номеру телефона +7 (347) 229-44-29 или заполнить специально созданную форму для оперативного заказа.
