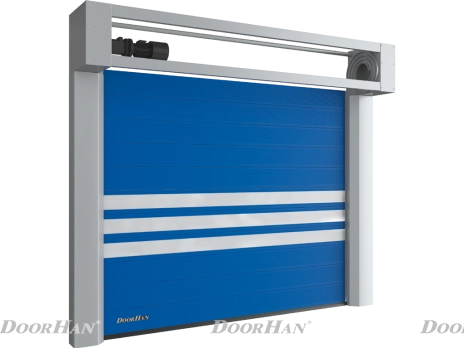

Скоростные спиральные ворота

Зона применения:

Заказать с монтажом
Скоростные спиральные ворота, www.ufa.doorhan.ru
Внешний вид
Дизайн
Тип поверхности
Цвета
Волна
Волна
RAL 9003 (белый)
RAL 9003 (белый)
RAL 9005 (черный)
RAL 9005 (черный)
RAL 9006 (серебристый)
RAL 9006 (серебристый)
Нестандартный цвет по карте RAL
Нестандартный цвет по карте RAL
RAL 9006 (серый)
RAL 9006 (серый)
RAL 9003 (белый)
RAL 9003 (белый)
Нестандартный цвет по карте RAL
Нестандартный цвет по карте RAL
Комплектация
Базовая
Дополнительная

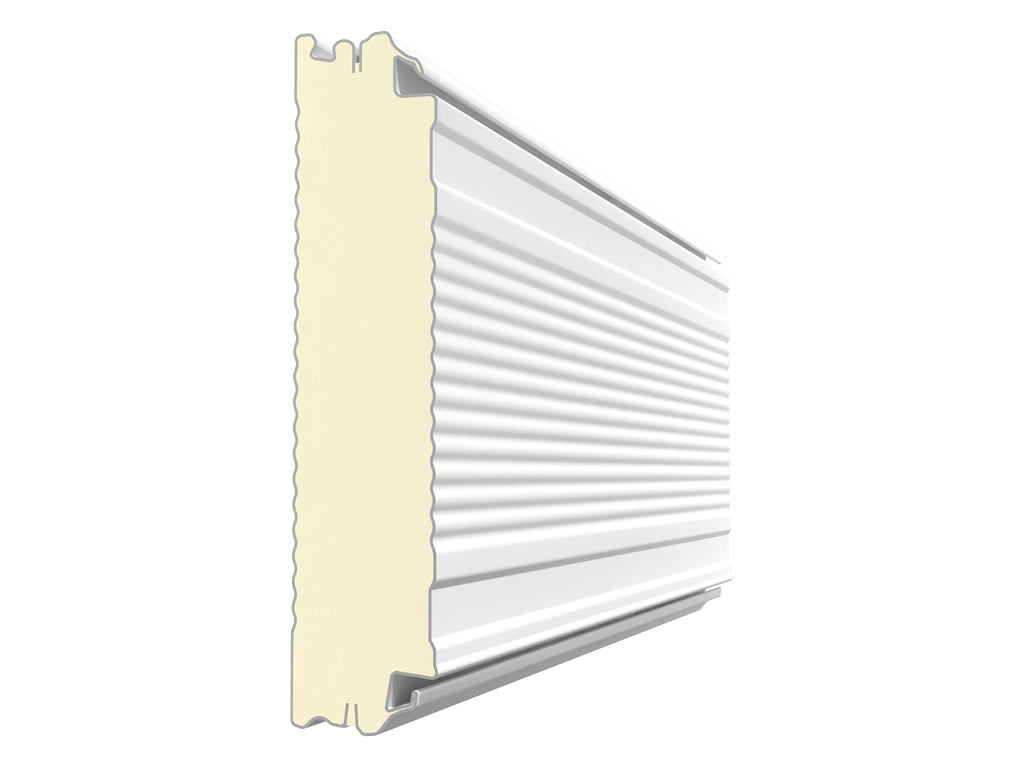

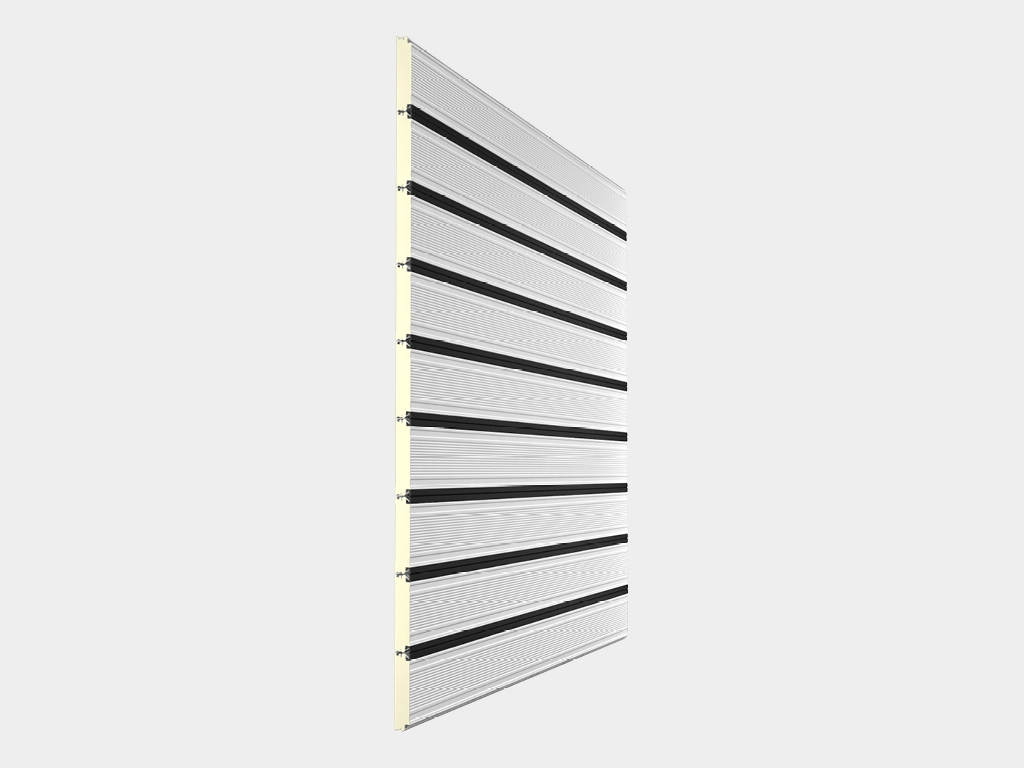

Полотно из сэндвич-панелей толщиной 40 мм.
Полотно из сэндвич-панелей толщиной 40 мм.

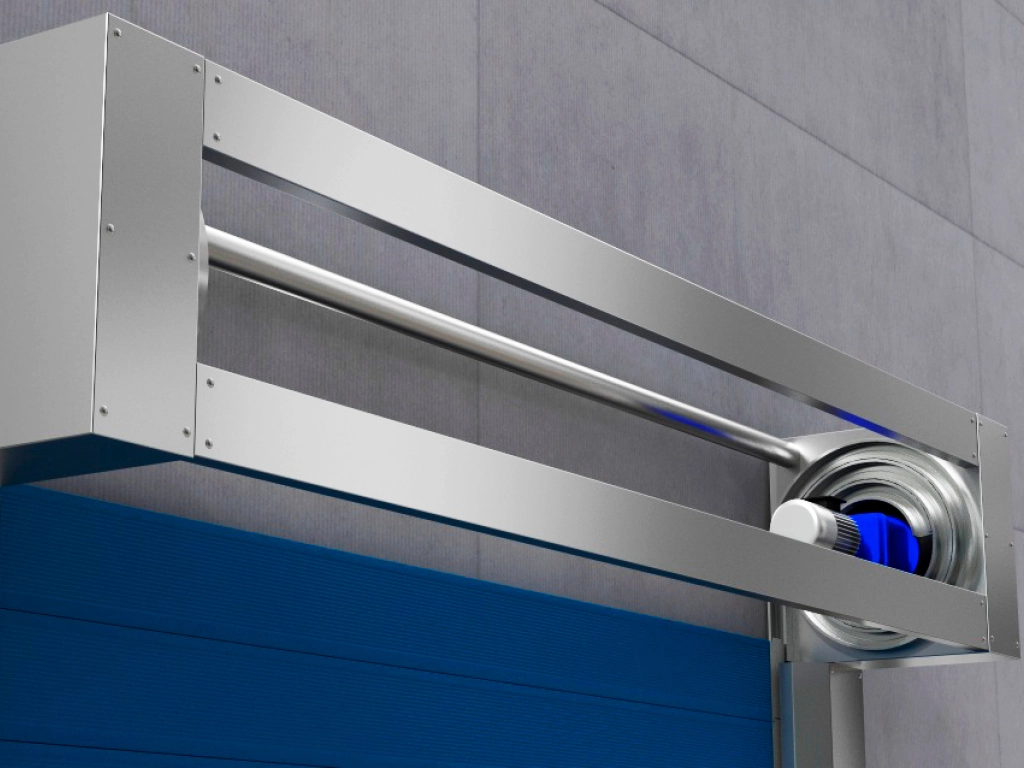

Каркас ворот из оцинкованной стали.
Каркас ворот из оцинкованной стали.

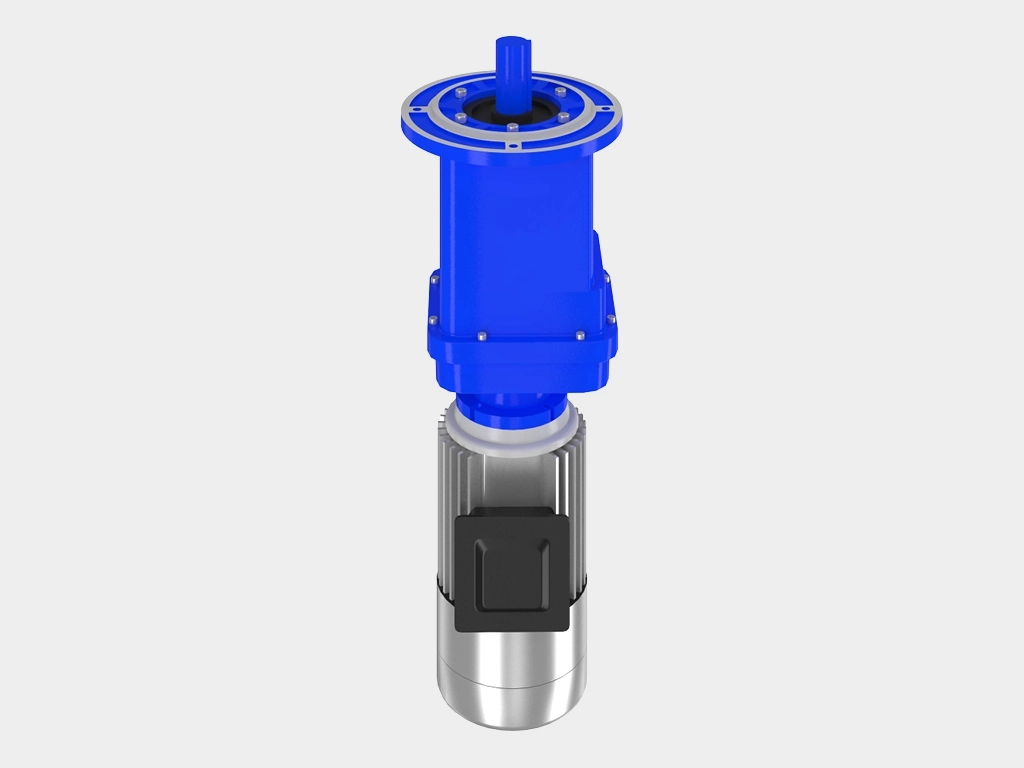

Двигатель.
Двигатель.

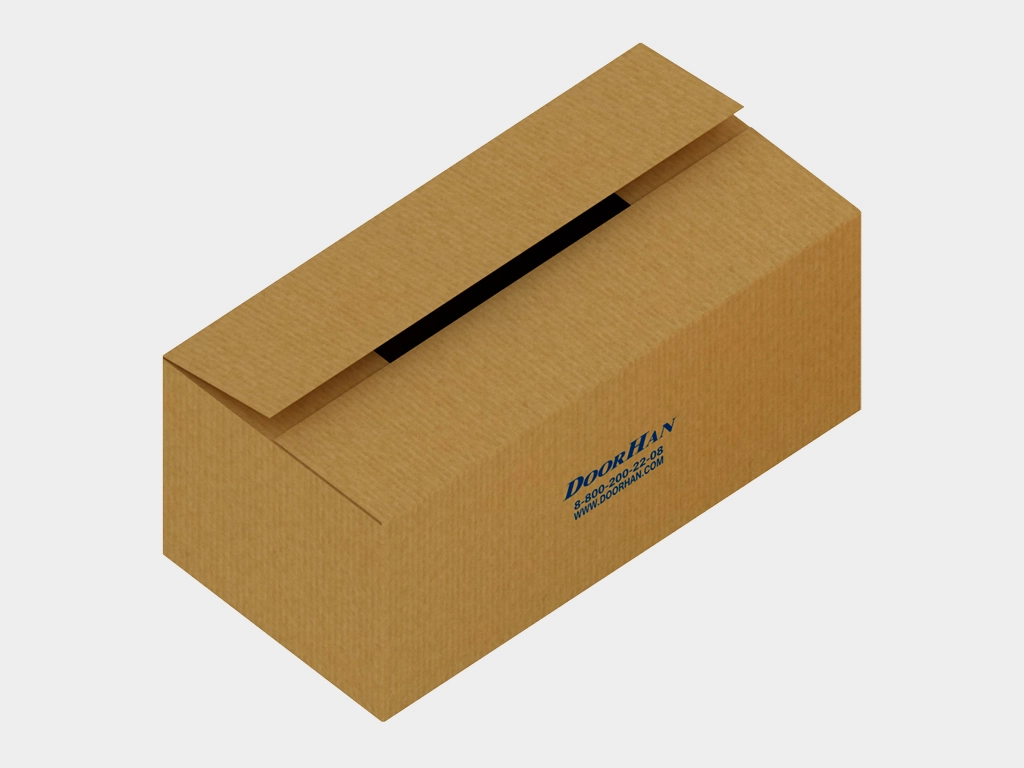

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Выносные фотоэлементы на столбиках и сигнальные лампы.
Выносные фотоэлементы на столбиках и сигнальные лампы.

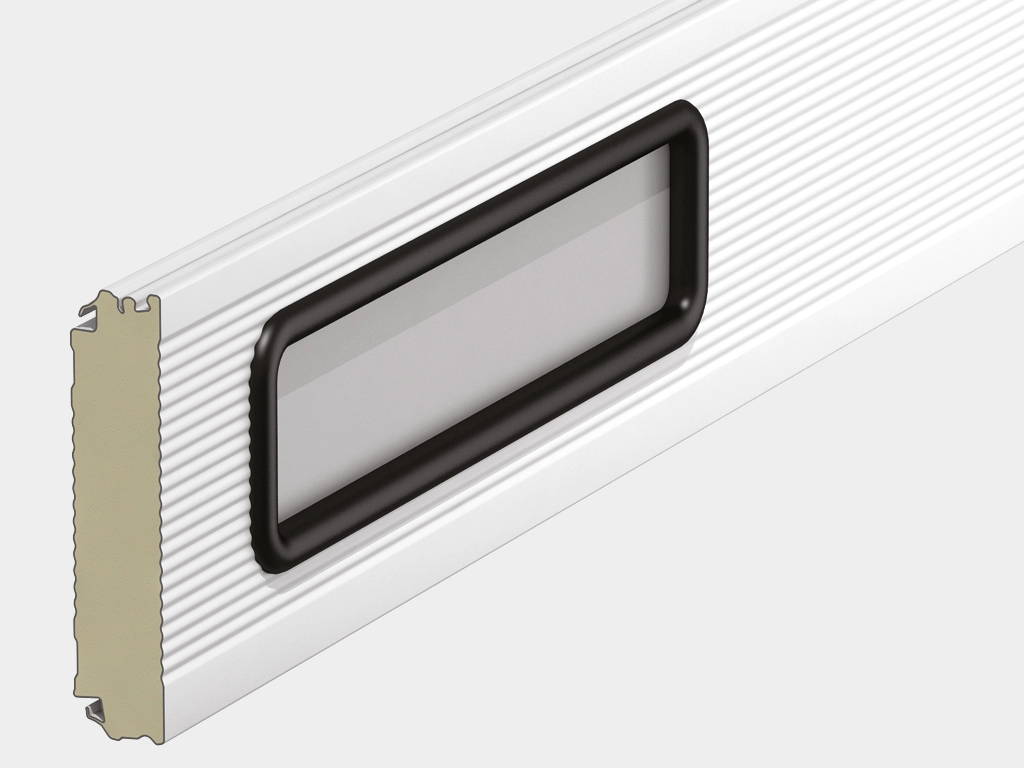

Прозрачное окно.
Прозрачное окно.

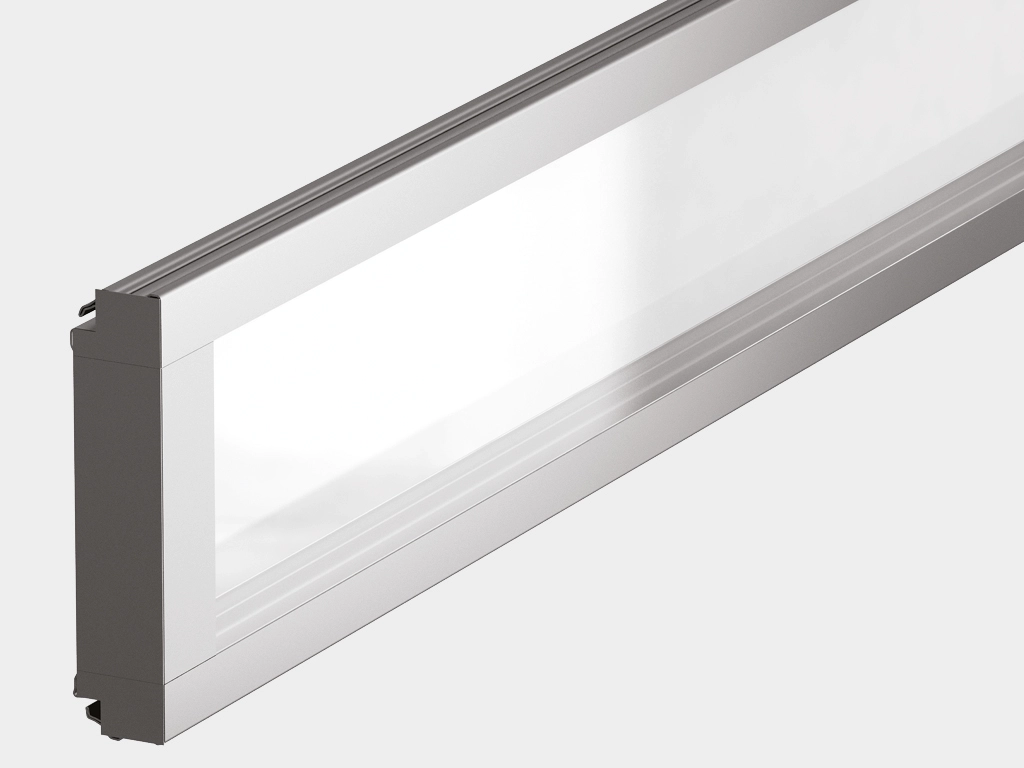

Прозрачная панель.
Прозрачная панель.
Артикул «AD-06». Датчик движения предназначен для автоматического управления электроприводами.
Артикул «AD-06». Датчик движения предназначен для автоматического управления электроприводами.

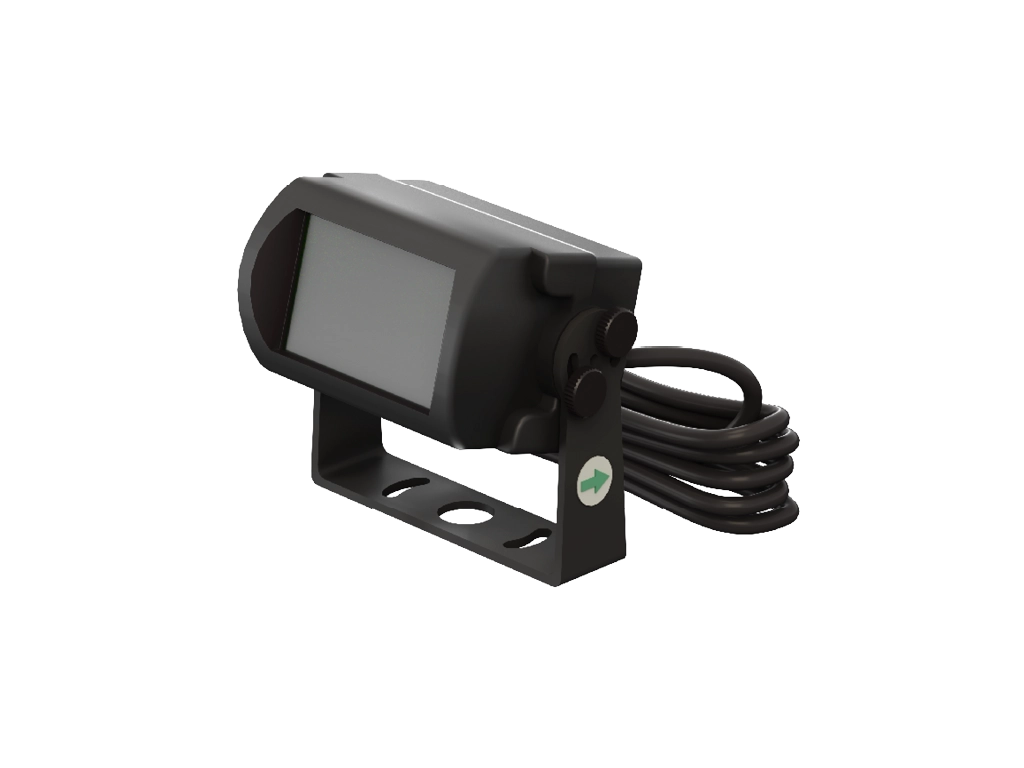

Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами.   Корпус радара выполнен из алюминиевого сплава.   Имеет двойной диапазон обнаружения.   Настройка через мобильное приложение.   Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.
Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение.  Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

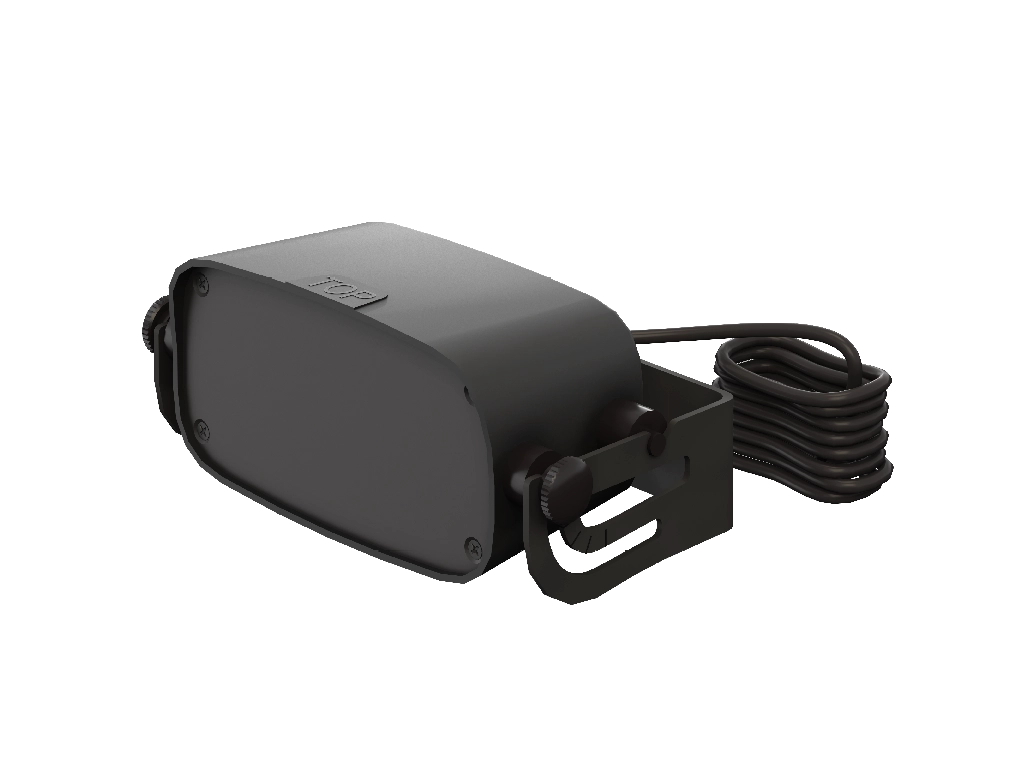

Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств использующийся для управления промышленными воротами и другими устройствами.  Может различать транспортные средства и пешеходов, определять продольное и поперечное движение.  Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.
Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

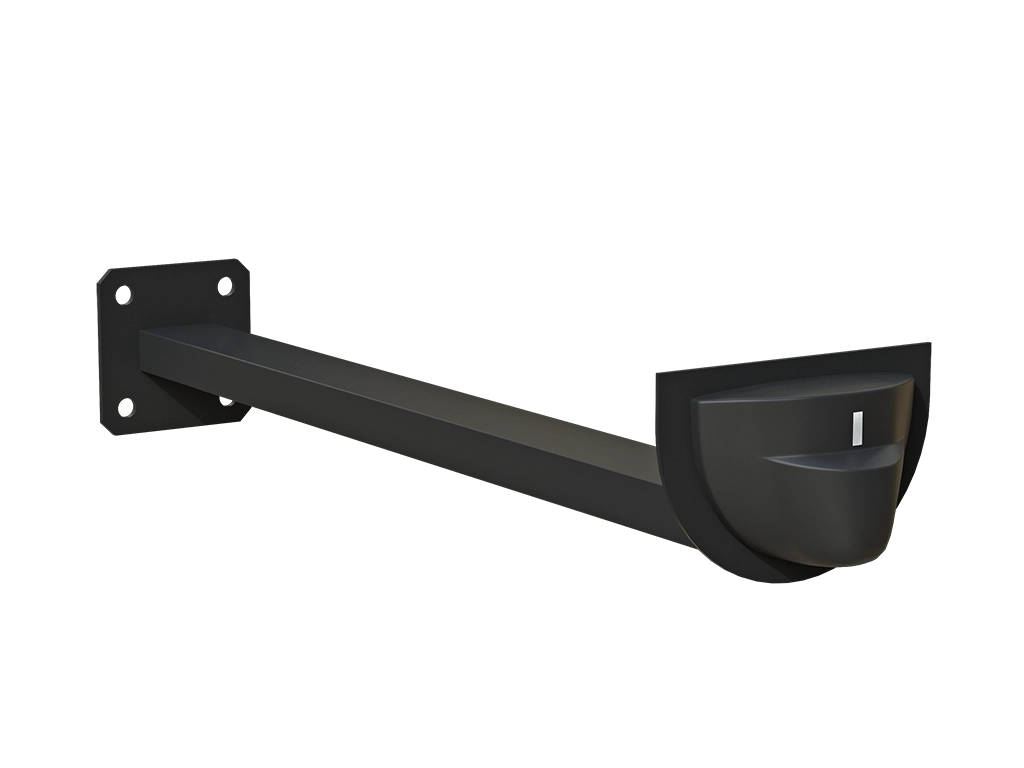

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
Техническое описание
Размеры изделия
Конструкция
Конструктивные решения
Технические характеристики
Условия эксплуатации
Упаковка
Наименование
Значение
Высота проема, мм
1 600–4 500
Ширина проема, мм
1 800–5 000
Пристенки, мм
От 350/550 (сторона без привода/сторона с приводом)
Притолока, мм
900

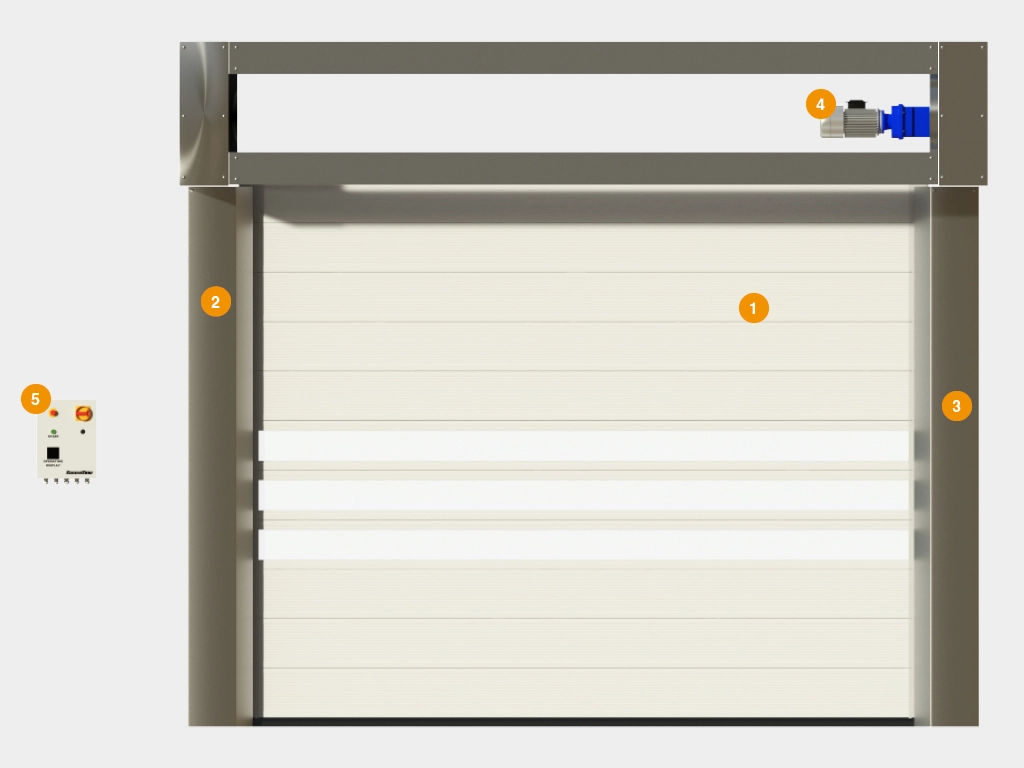

  1. Полотно ворот
  2. Стойка левая
  3. Стойка правая
  4. Двигатель
  5. Блок управления

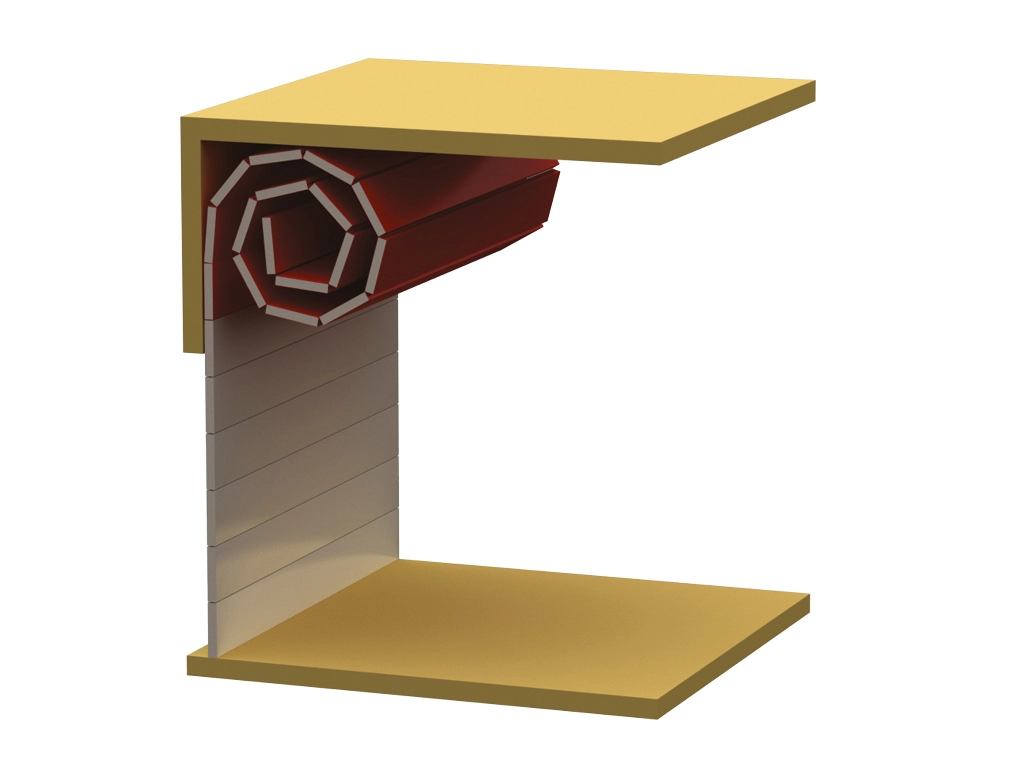

Круглая спираль.

Круглая спираль.

Наименование Значение Примечание
Скорость открывания, м/с До 2,5 * * В зависимости от типа полотна и размера ворот
Скорость закрывания, м/с 0,8
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS3 До 25 м²
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS2 Свыше 25 м²
Диапазон рабочих температур, °С -25…+45
Уровень теплоизоляции, Вт / м² *°С 0,76
Ресурс, циклов До 1 500 000 * * В зависимости от типа полотна и размера ворот, но не более 250 000 циклов ежегодно

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.

6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.

Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

Упаковка в дерево Характеристики упаковки
Деревянный ящик
Установка
Способы монтажа
Накладной монтаж.
Накладной монтаж.
Документация
Внешний вид
Дизайн
Волна
Волна
Тип поверхности
RAL 9003 (белый)
RAL 9003 (белый)
RAL 9005 (черный)
RAL 9005 (черный)
RAL 9006 (серебристый)
RAL 9006 (серебристый)
Нестандартный цвет по карте RAL
Нестандартный цвет по карте RAL
Цвета
RAL 9006 (серый)
RAL 9006 (серый)
RAL 9003 (белый)
RAL 9003 (белый)
Нестандартный цвет по карте RAL
Нестандартный цвет по карте RAL
Комплектация
Базовая
Полотно из сэндвич-панелей толщиной 40 мм.
Полотно из сэндвич-панелей толщиной 40 мм.
Каркас ворот из оцинкованной стали.
Каркас ворот из оцинкованной стали.
Двигатель.
Двигатель.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Выносные фотоэлементы на столбиках и сигнальные лампы.
Выносные фотоэлементы на столбиках и сигнальные лампы.
Дополнительная
Прозрачное окно.
Прозрачное окно.
Прозрачная панель.
Прозрачная панель.
Артикул «AD-06». Датчик движения предназначен для автоматического управления электроприводами.
Артикул «AD-06». Датчик движения предназначен для автоматического управления электроприводами.
Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами.   Корпус радара выполнен из алюминиевого сплава.   Имеет двойной диапазон обнаружения.   Настройка через мобильное приложение.   Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.
Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение.  Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.
Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств использующийся для управления промышленными воротами и другими устройствами.  Может различать транспортные средства и пешеходов, определять продольное и поперечное движение.  Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.
Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.
Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
Техническое описание
Размеры изделия
Наименование
Значение
Высота проема, мм
1 600–4 500
Ширина проема, мм
1 800–5 000
Пристенки, мм
От 350/550 (сторона без привода/сторона с приводом)
Притолока, мм
900
Конструкция
  1. Полотно ворот
  2. Стойка левая
  3. Стойка правая
  4. Двигатель
  5. Блок управления
Конструктивные решения
Круглая спираль.

Круглая спираль.

Технические характеристики
Наименование Значение Примечание
Скорость открывания, м/с До 2,5 * * В зависимости от типа полотна и размера ворот
Скорость закрывания, м/с 0,8
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS3 До 25 м²
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS2 Свыше 25 м²
Диапазон рабочих температур, °С -25…+45
Уровень теплоизоляции, Вт / м² *°С 0,76
Ресурс, циклов До 1 500 000 * * В зависимости от типа полотна и размера ворот, но не более 250 000 циклов ежегодно
Условия эксплуатации

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.

6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.

Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

Упаковка
Упаковка в дерево Характеристики упаковки
Деревянный ящик
Установка
Способы монтажа
Накладной монтаж.
Накладной монтаж.
Документация
